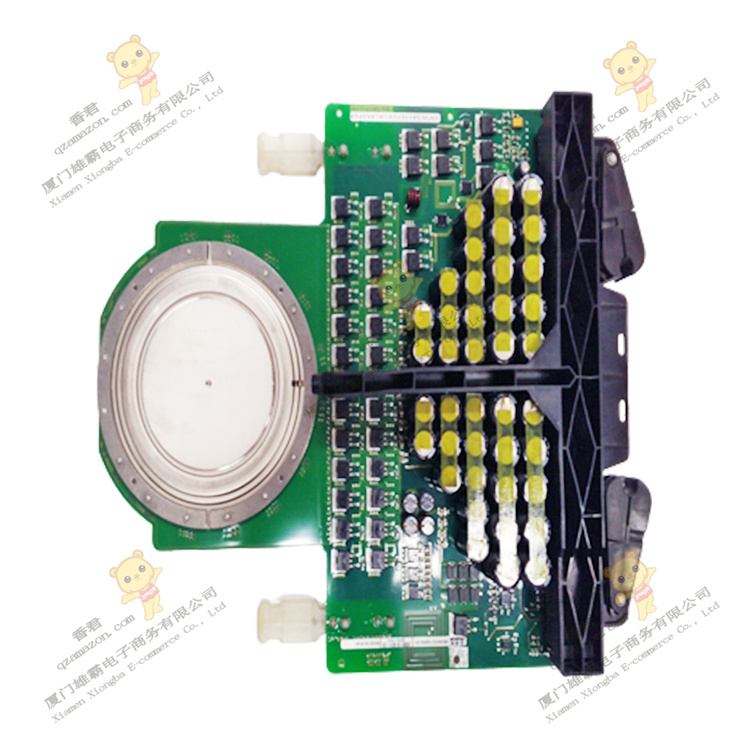

ABB 5SHY4045L0004GVC736 模块

对于较低信噪比的模拟量信号， 常常因现场瞬时干扰而产生较大波动， 如果仅用瞬时采样值进行控制计算， 就会产生较大误差， 因此本人采用了数字滤波方法。现场信号经A/D转换后变为离散的数字量信号，然后将形成的数据按时间序列存人PLC内存， 再利用数字滤波程序对其进行处理， 滤去噪声部分获得单纯信号。实用的数字滤波方法有： 平均算法滤波、峰值剔除滤波和中值滤波三种方法， 在实际应用中可单独使用某一种方法， 也可几种方法同时使用， 以收到更好的效果。

由于电厂输煤系统及其它工业现场环境通常比较恶劣， I/O信号传送距离也较长， 常常会使传送的信号产生错误， 出现一些程序编制时考虑不到的干扰信号。为提高系统运行的可靠性， 使PLC在信号出错的情况下能发现错误， 并能排除错误的影响继续工作， 笔者在火电厂输煤程控系统调试中采取了以下软件容错措施：

在目前现场设备信号不是完全可靠的情况下，对于非严重影响设备运行的故障信号， 为防止输人接点的抖动或接触不良而产生“ 伪报警” ， 在程序调试时采取不同时间的延时判断。若延时后仍不消失， 再执行相应动作。如皮带的打滑、跑偏等信号，在调试时均设定不同时间的延时;

充分利用各种信号间的组合逻辑关系构成条件判断， 使个别信号出现错误时， 不会因错误判断而影响系统正常的逻辑功能， 使程序能够顺利执行下去。

如皮带的打滑、跑偏及拉绳开关等故障信号均与皮带运行信号串联使用， 即只有皮带启动后才能发挥作用。若单纯使用故障信号则可能无法启动皮带。这种方法在现场调试时具有很大的灵活性;

在国内一些输煤控制程序中， 皮带的启、停信号， 犁煤器的抬犁、落犁等输出信号普遍采用定时脉冲信号， 这样容易造成信号保持与设备响应之间的不协调， 即设备已经响应但信号仍然保持， 或设备尚未响应但信号已经消失。本文采用设备到位的反馈信号来切断动作回路， 有效地解决了某些现场设备动作不可靠的问题。通过设备对输出信号的响应切断其控制回路， 使控制软件与现场设备更为紧密地结合起来。

出于在现场调试时系统硬件配置已经确定， 对其增加和修改都比较困难， 而从软件方面考虑无须增加任何硬件， 可充分发挥计算机软件优势， 经济实用， 可根据不同

出于在现场调试时系统硬件配置已经确定， 对其增加和修改都比较困难， 而从软件方面考虑无须增加任何硬件， 可充分发挥计算机软件优势， 经济实用， 可根据不同的具体情况采用不同的容错技术， 使用方便、灵活， 可作为硬件容错的补充， 进一步提高系统抗干扰能力。现场实际应用表明， 数字滤波和软件容错技术在程序调试中必不可少， 且行之有效。
